PRODUCTOS

Tipos de Perfiles, con sus características, tipologías y propiedades.

APLICACIONES

Las aplicaciones de nuestros productos van desde estructuras para carpas, domos, hasta aisladores antivandálicos, perfiles para transformadores de potencia.

ESPECIFICACIONES TÉCNICAS

Tipologías de perfiles.
Características.
Modelos.
Propiedades.

CONTACTO

Buenos Aires 845
(1623) - Ing. Maschwitz

Tel / Fax: 0348-4445009
pultrusionesejk@hotmail.com

CANAL RADIAL
DOBLE T

(Todas las medidas en mm)

CANAL RADIAL DOBLE T


6 x 8
10 x 12
10 x 14
12 x 16
13 x 18
16 x 20
12 x 21
30 x17

1/ 2 CAÑA

1/ 2 CAÑA


8 x 4
9 x 4,5
10 x 5
12 x 6
14 x 7
15 x 7,5
16 x 8
18 x 9
21 x 10,5

PLANCHUELA

PLANCHUELA

5 x 6           25 x 4,75
10 x 2         25 x 8
10 x 3         25 x 19
16 x 5         40 x 1,6
19 x 3         40 x 5
19,5 x 6      50 x 3
20 x 6         50 x 5
20 x 8         50 x 6
20 x 9         50 x 8

VARILLA
REDONDA

VARILLA REDONDA


ø 4     ø 12
ø 6     ø 14
ø 8     ø 15
ø 9     ø 16
ø 10    ø 18
ø 11    ø 21

HUESO
DE PERRO

HUESO DE PERRO


8 x 10
8 x 11
10 x 12
10 x 14
12 x 16
14 x 19

ESQUINERO

ESQUINERO


a=4.50    b=7     r=10
a=6.30    b=10    r=14
a=8.20    b=13    r=18

TUBO

TUBOS


11 x 7
12 x 7,5
14 x 9
16 x 12
18 x 14
21 x 17

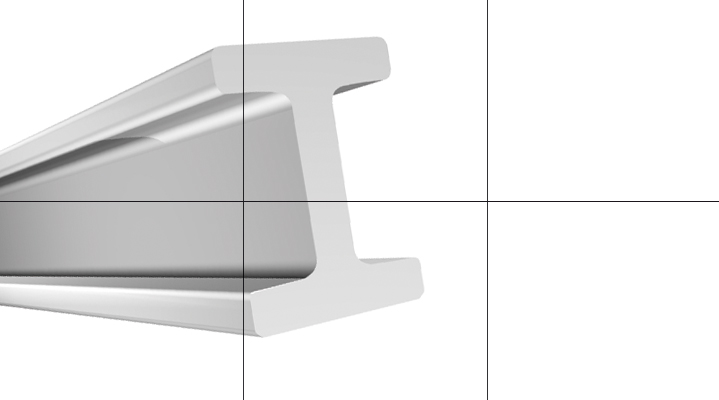

PERFIL I

PERFIL I


28 x 9
40 x 11
43 x 11

PERFIL U

PERFIL U


50 x 29

Slideshow Image 1 Slideshow Image 2 Slideshow Image 3

Velas, Estructuras para Domos,
Carpas, Aislación de Varillas

Bloque de bobinas (zumbido)
Espaciadores, Elásticos, Banners,
Battens, Toldos, Cortinas Rápidas
Núcleos para Aisladores antivandálicos.

Reactores limitadores de corriente,
separados de perfiles aluminio.

Mejora de Δt° (delta t°) en los
trafos refuerzos internos en PRFV,
separadores.

Slideshow Image 1 Slideshow Image 2

Separador ventilado muy robusto.

Cuadros de mando de trafos

Muy usado en bobinas de
aluminio, máquinas de soldar
[muy buena ventilación]
reemplaza el carretel.

TIPO: HUESO DE PERRO (DOG BONE) Y CANAL RADIAL DOBLE-T

COLOR: NATURAL

PROPIEDADES:


PESO ESPECÍFICO:
CONTENIDO DE VIDRIO:
RESISTENCIA A LA TRACCIÓN:
MÓDULO DE ELASTICIDAD:
RESISTENCIA A LA COMPRESIÓN:
RESISTENCIA A LA FLEXIÓN:
RESISTENCIA AL IMPACTO:
RIGIDEZ DIELECTRICA:
ABSORCIÓN DE AGUA:
CONSTANTE DIALECTRICA A 50 HZ:
CONDUCTIVIDAD TÉRMICA:
CLASE TÉRMICA:
1.89-1.93 GR/CM³
60-65 % EN PESO
50-70 KG/MM² S/DIN 53455
2500-3500 KG/MM² S/DIN 53457
25-40 KG/MM² S/DIN 53454
40-50 KG/MM² S/DIN 53453
65-140 KG/MM² S/DIN 53481
11-13 KV/MM S/DIN 53472
0.2-0.5% S/DIN 53472
4-5 S/DIN 53483
0.2 KCAL/HR.M²(ºC/M)
"H" TEMPERATURA DE SERVICIO 180 / 190 º
